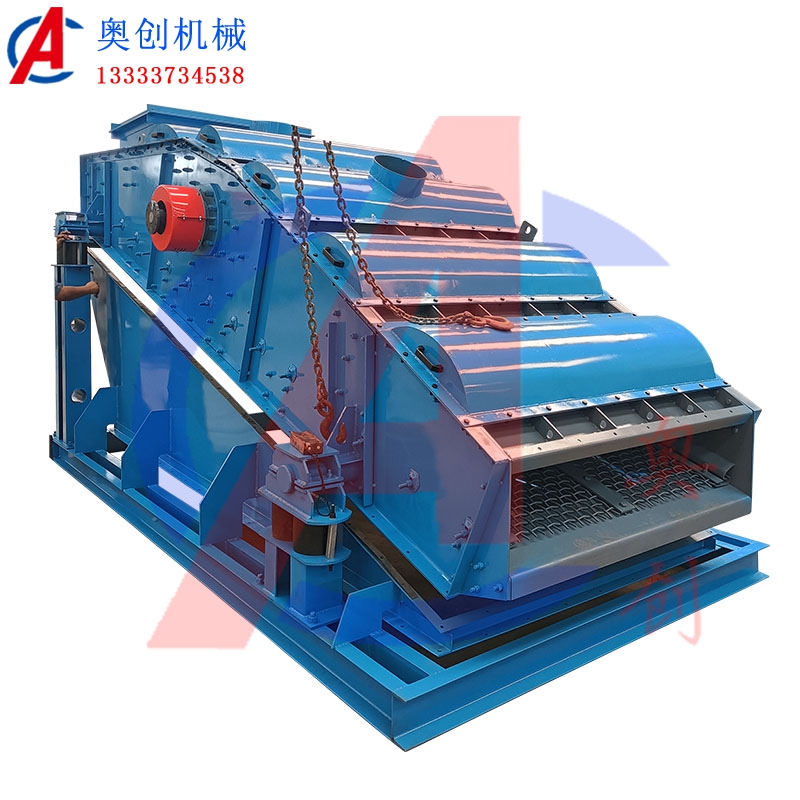

圓振動篩的工作原理及組成構成
礦山開采大塊狀石材時，較重的物料容易破壞輕型振動篩的篩網，而圓振篩作為重型振動篩，此時就排上了用場，且常被用于礦山、砂石、建材、化工等行業應用，以下是關于圓振動篩的工作原理與組成結構。
1.工作原理
①振動產生：電動機經三角帶使激振器偏心塊產生高速旋轉，運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動。
②物料篩分：篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
2.結構組成
①篩箱：是承載物料和實現篩分的主要部件，通常由鋼板焊接而成，具有一定的強度和剛度。
②篩網：安裝在篩箱內，用于對物料進行篩分，有彈簧鋼編織篩網、沖孔篩板等多種類型，可根據不同的篩分需求選擇。
③振動器：是圓振動篩的核心部件，一般采用筒體式偏心軸激振器或塊偏心式結構，通過電機帶動旋轉產生激振力。
④減振彈簧裝置：安裝在篩箱和底架之間，起到緩沖和減振的作用，減少振動對設備基礎和周圍環境的影響，同時也有助于篩箱的穩定振動。
⑤底架：用于支撐篩箱和其他部件，保證設備的穩定性，通常由槽鋼、角鋼等焊接而成。
⑥懸掛（或支承）裝置：座式圓振動篩通過彈簧支座將篩箱支承在底架上；懸掛式圓振動篩則用帶彈簧的吊桿將篩箱懸掛在廠房的樓板或構架上。
⑦電動機：為振動篩提供動力，通過三角皮帶帶動激振器主軸回轉。
